Компания «Интегра Лайт» (Саратов) авторизованный системный интегратор Адастра запустила в эксплуатацию систему диспетчеризации инженерных систем здания самого большого торгово-развлекательного комплекса «ОБЛАКА СИТИ» в городе Энгельсе.
АСДУ сделана и исполняется под управлением российской SCADA-системы TRACE MODE 6 (Адастра, Москва).

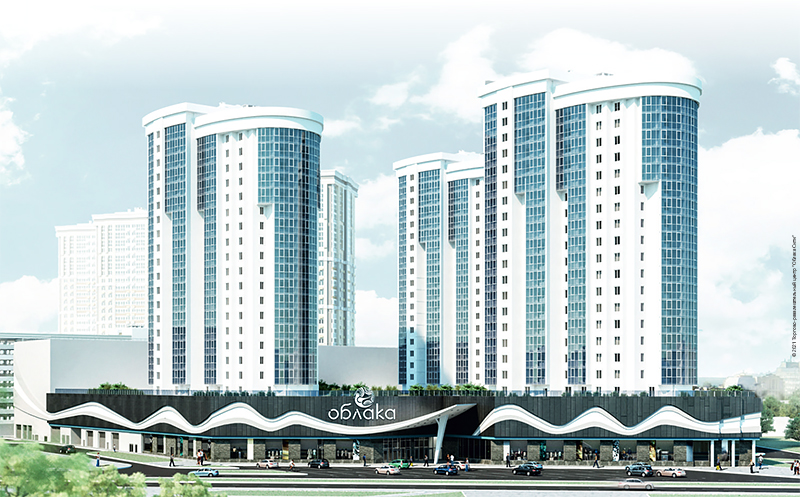

ТРЦ "ОБЛАКА СИТИ" имеет площадь 48 тысяч квадратных метров. В нем расположены 80 магазинов, 8-ми зальный кинотеатр, кафе, рестораны, паркинг. В 2019 г. «Интегра Лайт» выполнила проектирование, разработку в SCADA TRACE MODE и монтаж системы диспетчеризации инженерных систем здания ТРЦ. В 2020-м АСДУ была расширена и модернизирована по заявкам службы эксплуатации ТРЦ.
Система диспетчеризации инженерных систем здания ТРЦ «ОБЛАКА СИТИ» на базе SCADA TRACE MODE решает следующие задачи:
- обеспечение непрерывного мониторинга оборудования инженерных систем здания;
- обеспечение централизованного управления инженерными системами здания ТРЦ;
- предупреждение и предотвращение аварийных ситуаций;
- повышение оперативности принятия решений при возникновении аварийных ситуаций;
- повышение надежности, безопасности и качества эксплуатации;
- сокращение эксплуатационных затрат на энергетические ресурсы;
- ведение оперативного и долговременного статистического учёта и анализа.
Основные возможности системы диспетчеризации, разработанной Интегрой Лайт в SCADA TRACE MODE:
- получение оперативной информации о состоянии контролируемых параметров оборудования;
- SMS оповещение заинтересованного персонала об авариях и отключениях;
- дистанционный контроль и управление работой инженерного оборудования;
- предоставление информации с использованием схем, таблиц, графиков, текстовой и звуковой информации, позволяющих быстро оценить техническое состояние контролируемого оборудования;
- архивирование контролируемых параметров на сервере SCADA TRACE MODE;
- документирование и регистрацию технологических процессов, аварий и времени реагирования диспетчера.
Система диспетчеризации охватывает следующие системы и оборудование ТРК «ОБЛАКА СИТИ»:
- приточно-вытяжные установки;
- приточные установки;
- вытяжные установки;
- чиллеры;
- насосную холодоснабжения;
- фанкойлы мест общего пользования;
- тепловые завесы;
- счётчики электроэнергии входных распределительных устройств;
- счётчик тепла;
- счётчики электроэнергии арендаторов ТРЦ;
- вводные счётчики воды;
- счётчики воды ХВС и ГВС арендаторов;
- система управления освещением МОП;
- система контроля загазованности паркинга;
- система контроля протечки воды;
- система контроля доступа в шкафы диспетчеризации.
При проектировании системы диспетчеризации Интегра Лайт максимально использовала возможности установленного оборудования. В АСДУ было включено следующее оборудование:
- 12 приточно-вытяжных установок с контроллерами Carel;
- 29 приточных установок с контроллерами Carel;
- 20 вытяжных установок с контроллерами Carel;
- 30 вытяжных установок управляемых четырьмя контроллерами Овен;
- 69 фанкойлов управляемых контроллерами Midea;
- 4 чиллера с контроллерами Siemens;
- 4 насоса холодоснабжения с частотными регуляторами;
- 38 вводных счётчиков электроэнергии Энергомера СЕ301 и 87 счётчиков Энергомера СЕ301 арендаторов;
- 4 десятиканальных счётчика импульсов "Пульсар" компании "Тепловодохран" г. Рязань (обеспечивают подсчёт расхода воды с 28 счётчиков воды);
- 17 тепловых завес, оснащённых термостатами Aerotek;
- газоанализаторы САКЗ-МК компании ЦИТ-Плюс г. Саратов;
- тепловой счётчик ТВ7-04 компании «ТЕРМОТРОНИК» г. Санкт-Петербург;
- регулятор температуры Siemens ECL310;
- модули ввода и вывода IPC DAS серии M-7000 (обеспечивают управление освещением и контроль протечки воды в помещениях).
Связь SCADA TRACE MODE с оборудованием обеспечивает локальная сеть. Модули и контроллеры с интерфейсом RS-485 подключается к локальной сети с помощью преобразователей протокола ModBus RTU/ModBus TCP серии tGW-700 (ICP DAS), счётчики электроэнергии Энергомера подключены в локальную сеть с помощью преобразователей интерфейса Moxa. У диспетчера/оператора есть возможность создавать отчёт за выбранный период времени, в котором собираются данные показаний счётчиков и расход ресурсов за выбранный период.
Компания Интегра Лайт применила в проекте программное обеспечение Doc GSM МРВ+ 6 TRACE MODE® 6 для Windows на 8191 канал, который позволяет круглосуточно следить и управлять состоянием и режимами оборудования, контролировать аварийные ситуации, проводить анализ потребления ресурсов, архивировать параметры устройств и выводить отчёты за интересующий промежуток времени. |
